Moderner Ultraschallstandardb Scan des fehler-Detektors MFD800C AWS

Beschreibung:

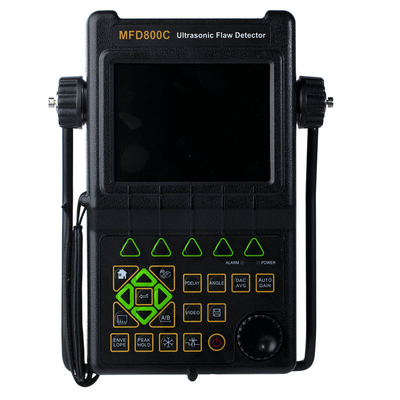

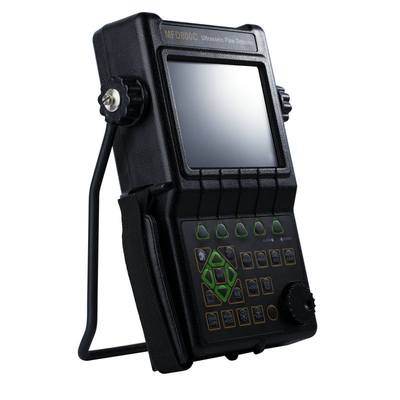

Das MFD800C ist ein moderner digitaler Ultraschallfehlerdetektor, der Mehrfarben-TFT LCD und einen Wirt von neuen Eigenschaften kennzeichnet, um Herausforderungsinspektionsbedingungen zu erfüllen. Es kombiniert starke Fehlerentdeckungs- und -maßfähigkeiten, umfangreiche Datenspeicherung und die Fähigkeit, Daten der ausführlichen Inspektion auf den PC über seinen Hochgeschwindigkeitsusb-port zu übertragen.

Das Instrument enthält viele fortgeschrittene Signalaufbereitungseigenschaften einschließlich eine Bandbreite Rf-15MHz, um die Prüfung von dünnen Materialien, von Schmalbandfiltern, um Signal zu verbessern, in den hohen Gewinnanwendungen zu lärmen, von Spitze, die für die Anwendungen, die pulser sind höhere Frequenzen erfordern, und von melodischen Rechteckwelle pulser zu ermöglichen, um Durchdringen an zu optimieren dick oder in hohem Grade Verminderungsmaterialien.

Anwendungen:

Das Instrument kann bei der Lokalisierung weit verbreitet sein und das Bearbeiten versteckten von Sprüngen, hebt auf, löst und ähnliche Unstimmigkeiten in den Schweißungen, Schmieden, Billets, Achsen, Wellen, Behälter und Druckbehälter, Turbinen und Bauteile auf.

Spezifikationen:

• Strecke: 0 bis 9999 Millimeter, an der Stahlgeschwindigkeit
• Materielle Geschwindigkeit: 1000 zu 9999m/s
• Anzeigen-Verzögerung: -20 bis 3400 µs
• Sonden-Verzögerung/null Ausgleich: 0 zu 99.99µs
• Empfindlichkeit: DB 110 maximal in auswählbarer Entschließung 0,1, 1,0, 2,0, DB 6,0 und zugeschlossen.
• Test-Modi: Impulsecho, Doppelelement und Durchgetriebe
• Pulser: Melodische Rechteckwelle Pulser
• ImpulsfrequenzFrequenzbereich von 10 Hz zu 1000 Hz
• Impuls-Energie: 200V, 300V, 400V, 500V, 600V auswählbar
• Bandbreite (Verstärker Bandpass): 0,5 bis 15 MHZ
• Tor-Monitoren: Kontrollierbare gesamte Schleifenübermäßigstrecke mit zwei unabhängigen Toren
• Korrektur: Positive Halbwelle, negative Halbwelle, Zweiweg, Rf
• System-Linearitäten: Horizontal: +/--0,2% FSW, Vertikale: 0,25% FSH, Verstärker-Genauigkeit +/--1 DB.
• Ausschuss (Unterdrückung): 0 bis 80% Höhe auf dem ganzen Bildschirm
• Einheiten: Zoll oder Millimeter

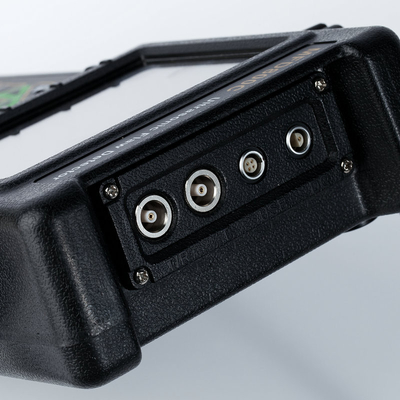

• Wandler-Verbindungen: BNC oder LEMO
• Leistungsbedarf: Wechselstrom-Hauptleitungen 100-240 VAC, 50-60 Hz
• Betriebstemperatur: -10℃ zu 50℃
• Lagertemperatur: -30℃ zu 50℃

Wettbewerbsvorteil:

• Semiautomatic Kalibrierung mit zwei Punkten: Automatisierte Kalibrierung des Ausgleichs des Wandlers null und/oder der Materialgeschwindigkeit
• Fehler-Lokalisierung: Leben Anzeige Ton-Weg, Projektion (Oberflächenabstand), Tiefe, Umfang,

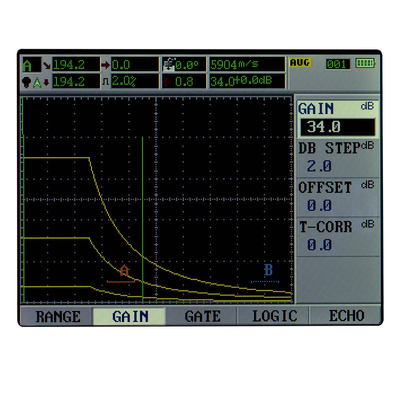

• Fehlerbearbeiten: Automatisches Fehlerbearbeiten unter Verwendung AVG/AVG oder DAC, Geschwindigkeitsbericht der Defektannahme oder Ablehnung.
• Digitale Anzeige und Triglyzerid. Funktion: Stärke/Tiefe können in der digitalen Anzeige angezeigt werden, wenn man eine normale Sonde verwendet und Peam-Weg, Oberflächenabstand und Tiefe werden direkt angezeigt, wenn Winkelsonde gebräuchlich ist.
• sind die DAC und die AVG-Methode der Umfangsbewertung verfügbar.
• AWS D1.1.
• Gebogene Oberflächen-Korrektureigenschaft
• Sprungs-Höhen-Maßfunktion
• Schweißungszahl Eigenschaft
• Vergrößern Sie Tor: Verbreiten des Torumspannunges die gesamte Rasterweite
• Video und Spiel
• Selbst-Gewinn Funktion
• Umschlag: Simultane Anzeige des Live-Ein-Scans mit 60 Hz-Aktualisierungsrate und Umschlag von Ein-Scan Anzeige
• Peak-Hold: Vergleichen Sie gefrorene Höchst- Wellenformen mit Live-Ein-Scans, um Testergebnisse leicht zu interpretieren.
• Ein Scan-Frost: Anzeigenfrost hält Wellenform- und Tonwegdaten
• B-Scan-Anzeigeneigenschaft
