Befördern Sie Ultraschallfehler-Detektor für Schienen-Fehler-Entdeckung, Kalibrierung/Schweißungs-Inspektion GCT-8C mit der Eisenbahn

Schienen-Weisen-tragbarer Fehler-mit Ultraschalldetektor für Schienen-Fehler-Entdeckung, Kalibrierung und Schweißungs-Inspektion GCT-8

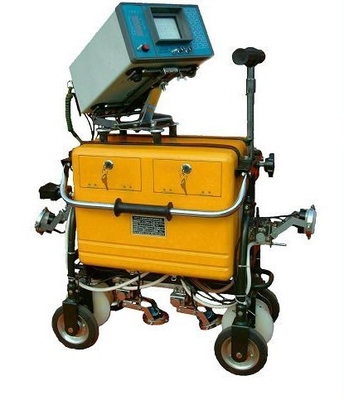

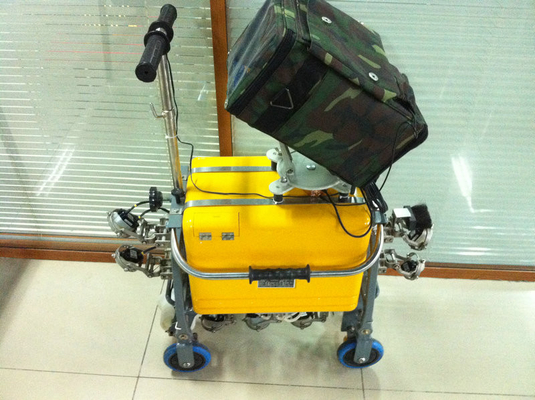

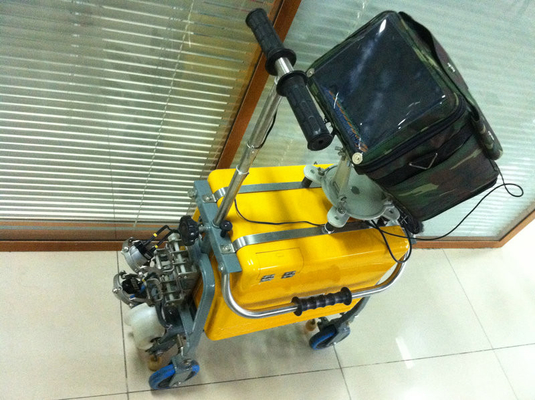

Schienen-Weisen-Fehler-Detektor GCT-8

Beschreibung:

Ist Ultraschallfehler-Detektor der Schienen-GCT-8 eine nagelneue digitale Karren-ähnliche Ultraschallausrüstung der Fehlerentdeckung. Er wird verwendet, um alle Arten Fehler in den Schienenmaterialien zu ermitteln reichte von 43kg/m~75kg/m. Es ist ein neuer Typ praktisches, zuverlässiges Instrument der Schienenfehlerentdeckung.

Sitze dieses Instrumentes herein mit dem Bahnfeld-Standard von Volksrepublik China TB/T 2340---2000 technologisches Bedingungen ofMulticenter ein Bereich befördern Ultraschallprüfungs-Instrument mit der Eisenbahn.

Vor der Anwendung des Instrumentes um Ihnen zu ermöglichen die Betriebsfähigkeiten des Instrumentes zu beherrschen, lesen Sie bitte das dieses Benutzerhandbuch sorgfältig durch.

Anwendungen:

GCT-8 ist ein digitaler Fehlerdetektor; es kann für Schienenfehlerentdeckung, Kalibrierung verwendet werden und schweißt Inspektion sowie Ultraschallb-Prüfung.

Spezifikationen:

Kanäle 1.Detecting: 8 (enthalten Sie 1 Kalibrierungskanal)

Frequenz 2.Working: 2MHz

Rate 3.Repetition: 300 Hz

Strecke 4.Detection:

0~200±4mm für 43kg/m und 50kg/m befördern mit der Eisenbahn, (Wegweise A~G)

0~250±5mm für 60kg/m und 75kg/m Schiene (Wegweise A~G)

0~100±2mm für K2.5 (Wegweise H)

0~200±4mm für K0, K1, K1.5, K2.5 (Wegweise H)

0~300±6mm für K0.8, K1 (Wegweise H)

5. Empfindlichkeitszulage:

70° Kanal, Empfindlichkeit allowance>40dB

37° Kanal, Empfindlichkeit allowance>46dB

0° Kanal, Empfindlichkeit allowance>46dB

6. Dynamikwerte:

≥16dB (Zurückhalten klein) 2~6dB (Zurückhalten klein) >26dB

7. Horizontaler linearer Fehler: <2>

8. Vertikaler linearer Fehler: <15>

9. Gewinnstrecke: 0 | DB 80

10. Verminderungsfehler: kleiner als 1dB pro 12dB

11. Alarmschwelleniveau: positiver Signalpegel 70%±10%, Verlust des Signals <30>

vom Schirm für Schienenprüfung. >50% für Handtestoperation.

12. Automatischer Messbereichsfehler: <4db>

13. Zahl von Dateien, die gespeichert werden können: >2000

14. Zeit für jede Datei: kleiner oder entsprechen 60 Minuten

15. Operationsspannung: 24V

16. Leistungsaufnahme: 9W

17. Operationstemperatur: -40 | 122^von

18. Behältergröße: 20L

19. Gewicht: 28kg

20. Großrechnergröße: 750*800*350

Die Instrumentgröße: 350*150*230
